CRC sejhed

Vores udviklingschef, Bendt Kjær Aarup bliver ofte spurgt, hvorfor vi bruger fibre, da vi også bruger almindelig armering. Svaret er revne-kontrol og sejhed.

Sejhed var et af nøgleelementerne, da Hans Henrik Bache udviklede CRC i 1986. Matricen med høj styrke var allerede udviklet nogle år tidligere, da han opfandt og patenterede DSP-konceptet (Densified Cement / Ultra-fine Particle materials) i 1978 - hvilket senere var grundlaget for starten af firmaet Densit. Med udviklingen af CRC blev tætliggende armering kombineret med en højstyrkematrice med stive, stærke fibre, der gjorde det muligt at opnå en opførsel som stål, men for en beton - med de fordele, det giver med hensyn til holdbarhed, brandmodstand osv. Fibrene sørgede for en "lokal" sejhed, mens den tætte armering tilvejebragte "global" sejhed ved at fungere som en stiv ramme. Armeringen delte den fiberarmerede matrice op i små "celler", som hver især er i stand til at udvikle flere revner uden at miste sammenhæng. Baches tegning af hans foreslåede system er vist nedenfor.

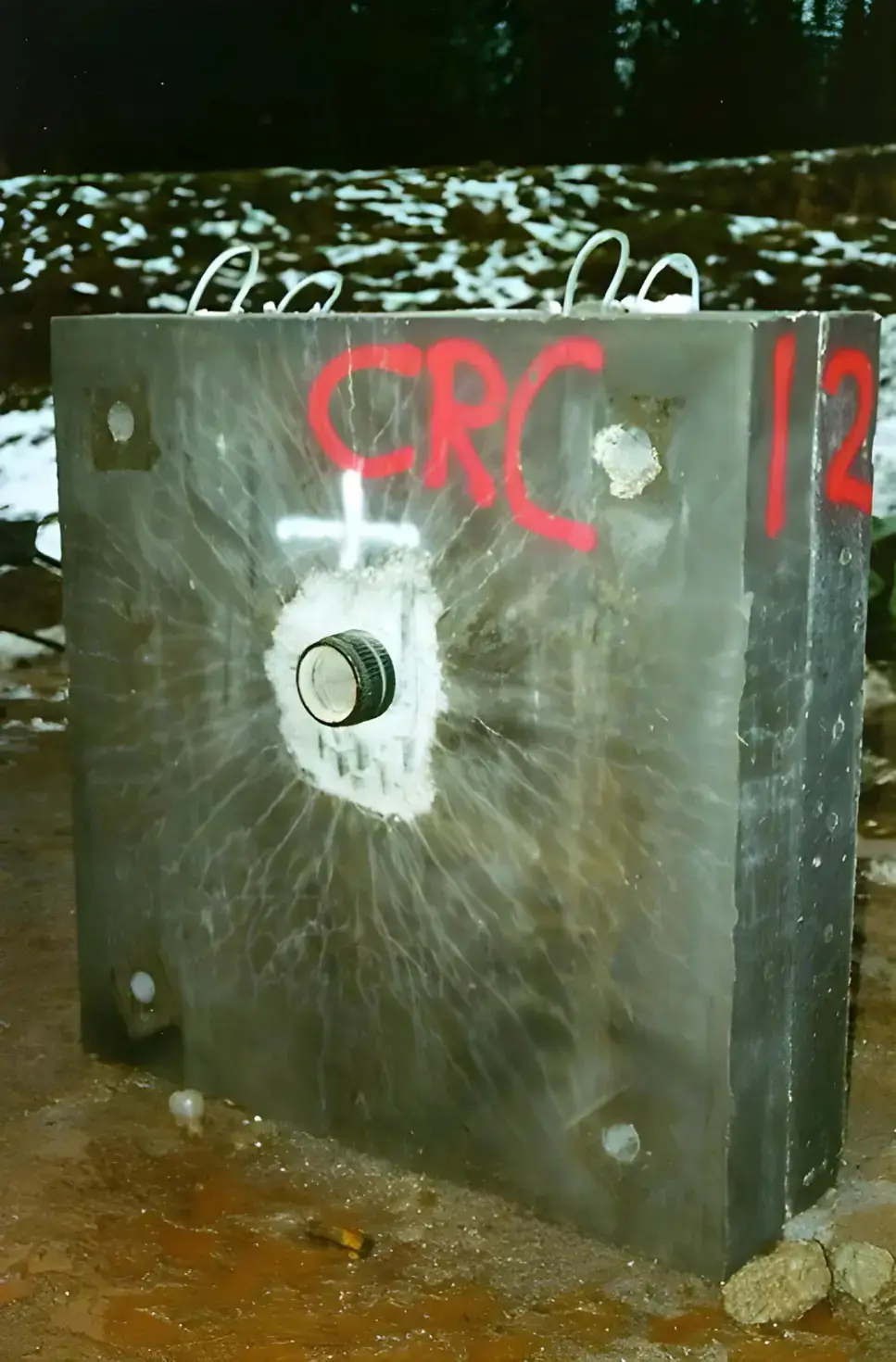

Ved hjælp af meget høje fiberindhold (op til 12 vol.% - eller mere end 900 kg pr. M3 - af meget korte, tynde fibre) og meget tæt armering var det muligt at opnå resultater, der var helt usædvanlige. Et eksempel er vist på billedet nedenfor - resultatet af en test udført sammen med det svenske militær, hvor en granat blev affyret mod CRC plader med en tykkelse på 20 cm.

Impact/slagmodstand

I dag bruger vi en nedskaleret version af Baches design. Vi producerer typisk ikke produkter, hvor ydeevne svarende til det, der blev opnået i de første test, er nødvendig. Vi har reduceret fiberindholdet og mængden af armering for at forbedre bearbejdeligheden – og for at gøre elementerne billigere og mere konkurrencedygtige. Sejhed er dog stadig meget vigtigt for alle vores produkter, så vi kan opnå et multi-revne system og derved sikre en meget lille revnevidde. Dette giver os igen nogle minimumskrav med hensyn til fiberindhold og fordeling af armering. Effekten af dette illustreres måske bedst af 2 videoer filmet ved University of Ottowa i Canada. Professor Hassan Aoude fra Ottowa har gennemført flere projekter ved hjælp af en såkaldt ”shock-wave tube”, der kan simulere eksplosioner og teste responsen fra forskellige typer af elementer. Flere dokumenter er blevet præsenteret - og to af hans studerende (Sarah de Carufel og Christian Melancon) modtog en Best Paper Award på UHPC-symposiet i Des Moines i juli 2016 for deres artikel om enkeltspændte plader afprøvet i shock-wave tuben (link kan findes nedenfor for interesserede).

http://www.extension.iastate.edu/registration/events/UHPCPapers/UHPC_ID60.pdf

De to videoer blev lavet som en del af en test om seismisk design, og de sammenligner en selvkompakterende beton (SCC) uden fibre med en CRC-blanding med fibre. Som man kan se i videoerne, er der stor forskel på opførslen af de to søjler, selvom begge søjler har nøjagtig den samme armering - inklusive bøjler anbragt med kort bøjleafstand. Søjlen i SCC får et skørt brud, hvor betonen udenfor det centrale område med brud stort set er uskadt, mens CRC søjlen har en langt mere sej opførsel, hvor søjlen aktiveres i hele længden for at optage belastningen.

Se opførslen af de to søjler nedenfor:

SCC with no fibres
CRC mix with fibres



EN 14651 test

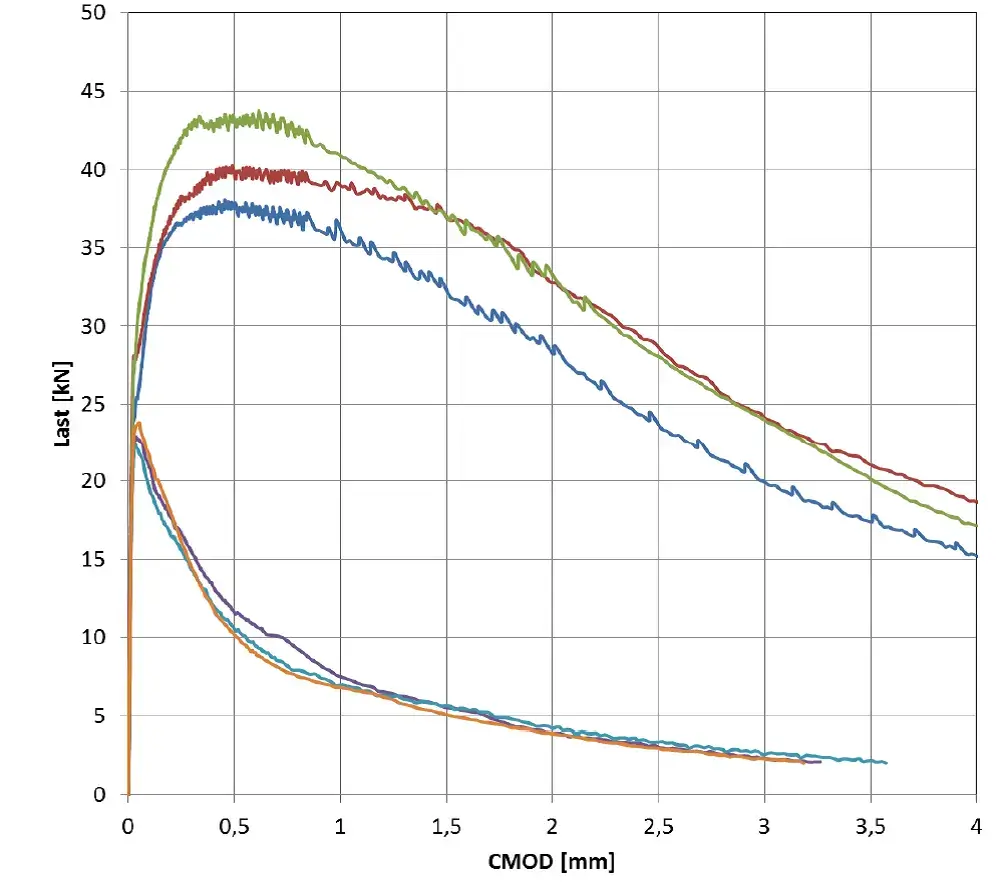

Vi ville gerne have været i stand til at udføre shock-tube forsøg som en del af vores standardtest, men desværre har vi ikke den slags udstyr til rådighed og er nødt til at nøjes med mere enkle forsøg. Vi anvender forsøget beskrevet i standarden EN 14651 (4-punktsbøjning på en bjælke med kærv) som vores standardtest. Forsøget måler sammenhørende værdier af lasten på bjælken, og den åbning der sker af den kærv (revnevidden i bunden af kærven), der er skåret på bjælkens midte.

Som vi har nævnt i et tidligere indlæg, er denne test ikke særlig velegnet til vores betontype, da vi har meget korte fibre, men den giver alligevel nogle interessante informationer med hensyn til effekten af ​​vores fibre. Vi har et par grundlæggende krav til egenskaberne for vores CRC beton. LOP (proportionalitetsgrænsen) skal være relativt høj - og i testen specificeres den som den maksimale spænding ved en revneåbning på mindre end 0,05 mm. Desuden skal fR, 1 - spændingen målt ved en deformation på 0,5 mm - gerne være højere end LOP, og forholdet mellem fR, 3 (spænding ved en deformation på 2,5 mm) og fR, 1 skal helst være højere end 0,7. Endelig kan en grov tilnærmelse af brudenergi - baseret på arealet under kurven - også være nyttig ved en vurdering. Der kan være stor forskel på hvordan kurverne ser ud for forskellige forsøgsemner, og vi bruger denne type test som en indledende screening af fibertyper og fiberindhold - og følger op med forskellige forsøg, hvor forsøgsemnerne indeholder armeringsjern.

I det forsøg, der er vist ovenfor, ser vi en tilfredsstillende opførsel af bjælkerne med korte stålfibre, mens den anden fibertype ikke ville være egnet til CRC. Selvom sejhed er en vigtig og integreret del af adfærden i CRC, bruger vi den ikke direkte i vores beregninger. Revne-kontrollen er imidlertid vigtig for f.eks. holdbarhed, for stivhed og nedbøjninger samt af æstetiske grunde. Sejheden er også en del af årsagen til den effekt, som vi ser i vores forsøg med ”koldbøjning”

Da vi skal sælge vores produkter hver dag, kan vi ikke bare være tilfredse med at finde den type fiber og det fiberindhold, der giver os den største styrke og sejhed. Hvis det var tilfældet, opnåede Bache allerede fortrinlige resultater tilbage i 1986/87. Vi er nødt til at finde det bedste kompromis mellem ydeevne og pris i hvert tilfælde (med en vis minimumsydelse J) for at være konkurrencedygtige - og ydeevne relaterer sig i dette tilfælde også til bearbejdelighed. Nogle af de fibre, der giver gode mekaniske egenskaber, giver en meget dårlig bearbejdelighed (noget jeg vil komme ind på i et senere indlæg). Vi har igennem årene testet mange forskellige typer fibre - og vil fortsætte med at gøre det, for at kunne drage fordel af den udvikling der sker på området. Det er en viden, der er vigtig med henblik på at kunne designe det rigtige materiale til den enkelte opgave.



Det er på baggrund af denne viden – og det arbejde vi har udført gennem årene på dette felt, at vi gerne vil kunne beslutte for hvert enkelt projekt, hvilken type fiber og hvilket fiberindhold, der er bedst egnet. Dette bringer os undertiden i modstrid med krav til et specifikt projekt, hvor udbyderen (eller hans rådgiver) fastsætter et bestemt fiberindhold, uden at tage hensyn til fibrenes dimension og længde/diameter-forhold.

Vi er altid klar til en diskussion - men desværre er det ikke altid tilfældet for udbyderen. Fortæl os, hvis du selv har været ude for tilsvarende overvejelser - eller foretrækker du forholdsvist enkle regler, der er lette at forholde sig til – og som måske giver en bedre sikkerhed? Vi hører også gerne fra dig hvis du bare har kommentarer eller spørgsmål. Indlægget her har været en (relativt) kort gennemgang af nogle af de parametre vi tager hensyn til, når vi ønsker at sikre den nødvendige sejhed for en konstruktion, men vi håber stadig, at det har været af interesse.
