Renovering med UHPC del III - Hvordan bruges vægge og stivere, og hvorfor ...

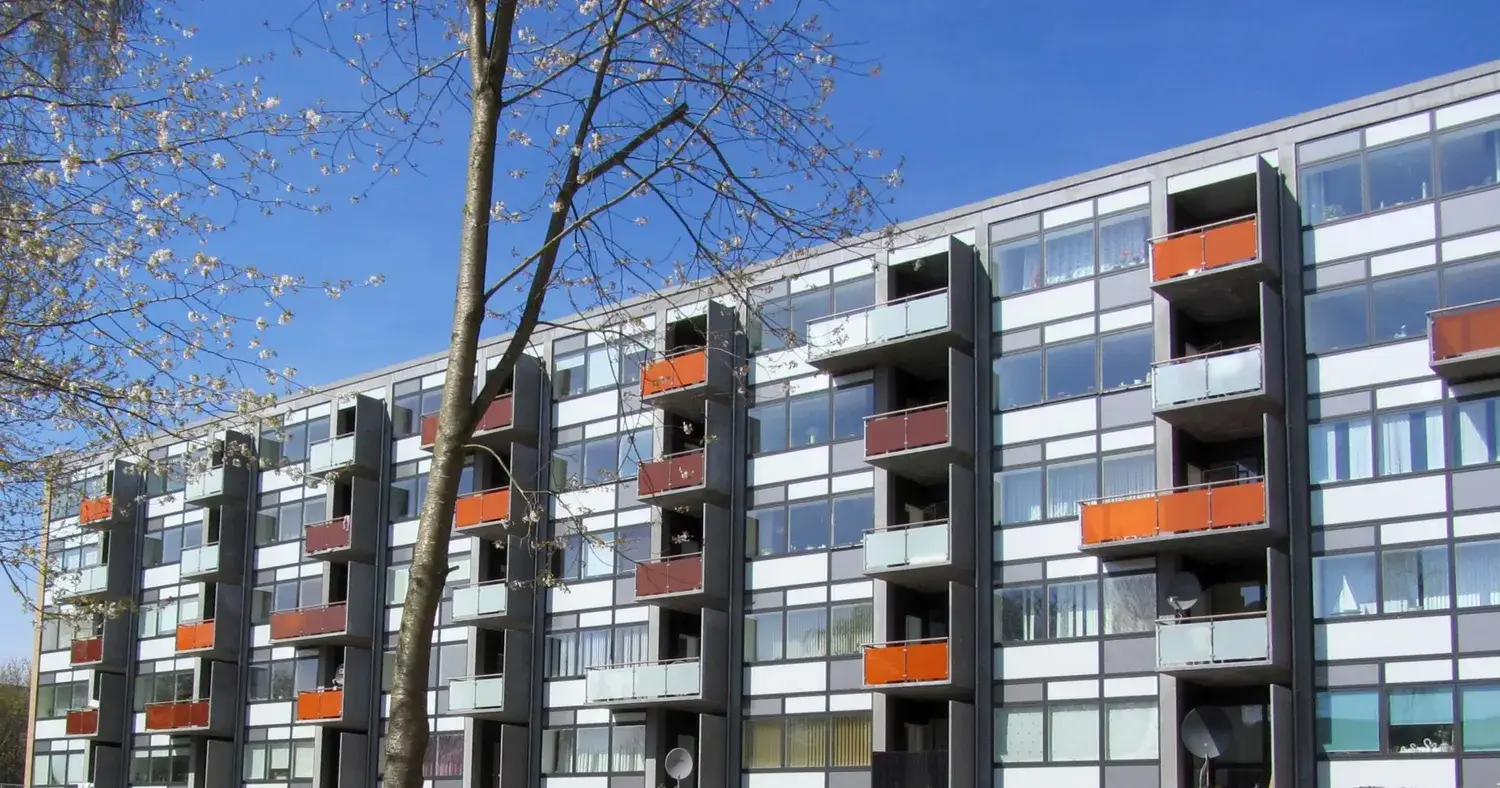

Boligområdet Finlandsparken i Vejle renoveret med CRC i2® altaner.
Integrerede vægge giver privatliv.

Dette indlæg afslutter miniserien om renovering med UHPC og diskuterer fordele og udfordringer ved hjælp af vægge og stivere som værktøjer til understøttelse af altanerne.

For en generel introduktion til renovering til potentielle nye læsere henviser vi til første indlæg i serien om limede forbindelser.



Hvorfor tilføje vægge til ydersiden af en bygning?

Ved renovering er der to bekymringer - dette er også gældende ved altaner

• Hvordan får jeg det til at fungere strukturelt


• Hvordan får jeg det til at fungere æstetisk og funktionelt for de mennesker, der bor der?

I vores to tidligere indlæg var der mest fokus på den strukturelle side, men med vægge - eller stivere med lette privatlivsskærme - er det muligt at skabe private udendørs rum med en vis afskærmning mod vind og regn med den potentielle bivirkning af at have et effektivt forbindelsessystem.

Vægge er selvfølgelig tunge, men stivheden fra en integreret væg, der fungerer som en meget høj bjælke, enten udkraget placeret på beslag i bunden eller fastholdes via en trækforbindelse øverst og en kompressionsforbindelse i bunden tillader at altanpladen kan være fuldt understøttet og derfor blive realiseret i minimale dimensioner.

Hvorfor UHPC?

Som i de tidligere blogindlæg, er den største fordel ved UHPC i denne sammenhæng lavere vægt med større og mere brugbare altaner til de samme belastninger.

Med UHPC kan vægten af især væggen holdes på et minimum, samtidig med at den stivhed, holdbarhed og brandmodstand, der er nødvendig for pladens understøttelse, opretholdes.

Dette er hovedsageligt fordelagtigt, når altanerne er fastgjort pr. Etage - hvis væggene bruges som søjler understøttet af fundament, er vægten meget mindre problematisk, og for disse projekter er almindelig beton i større dimensioner normalt tilstrækkelig.

Men med UHPC kan belastningerne reduceres nok til, at selv relativt store altaner understøttes af forholdsvis små beslag, som vist nedenfor.

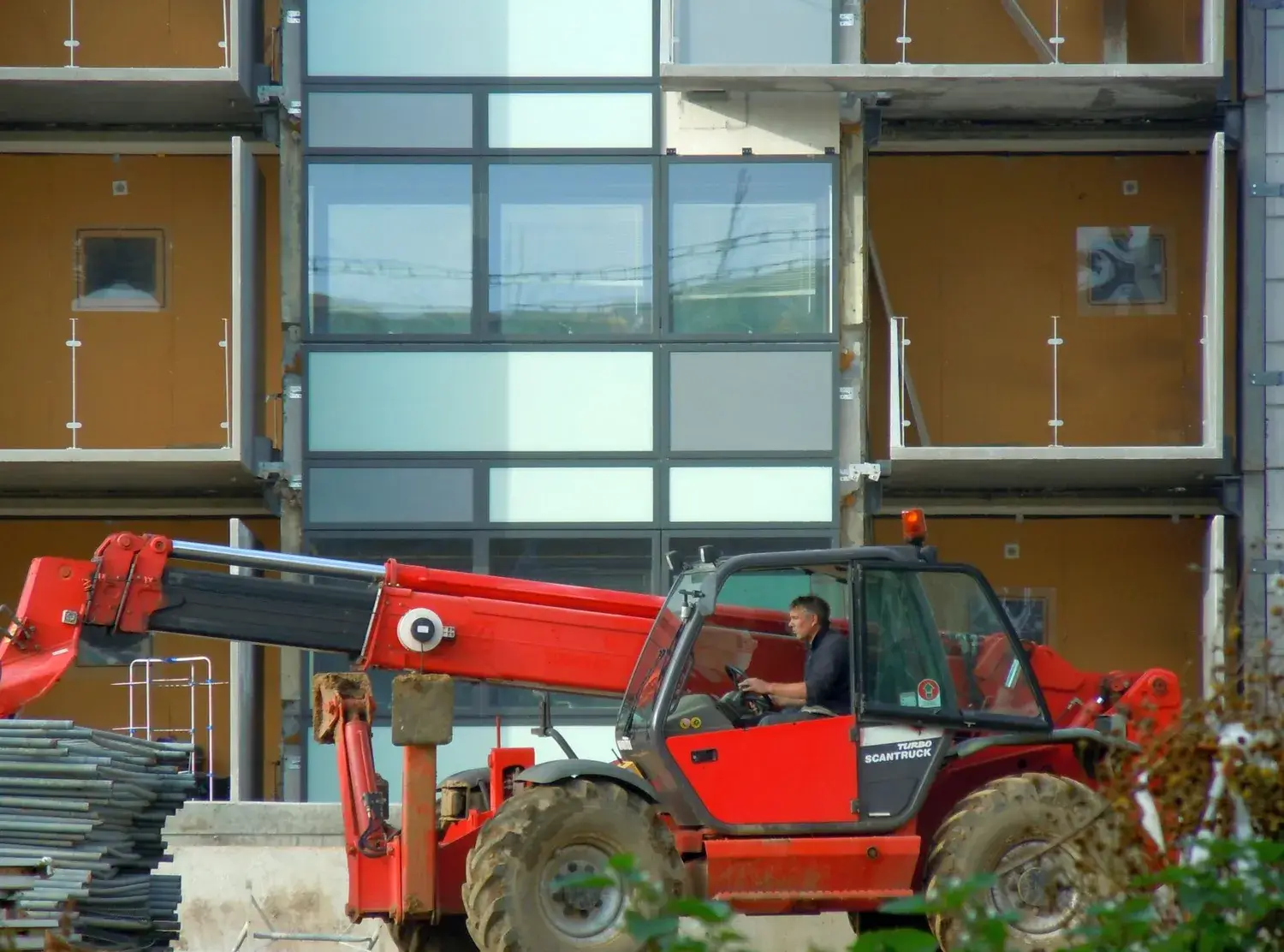

Finlandsparken ved igangværende montering af nye altaner. Bemærk de meget små dimensioner på både vægge og altanplader.

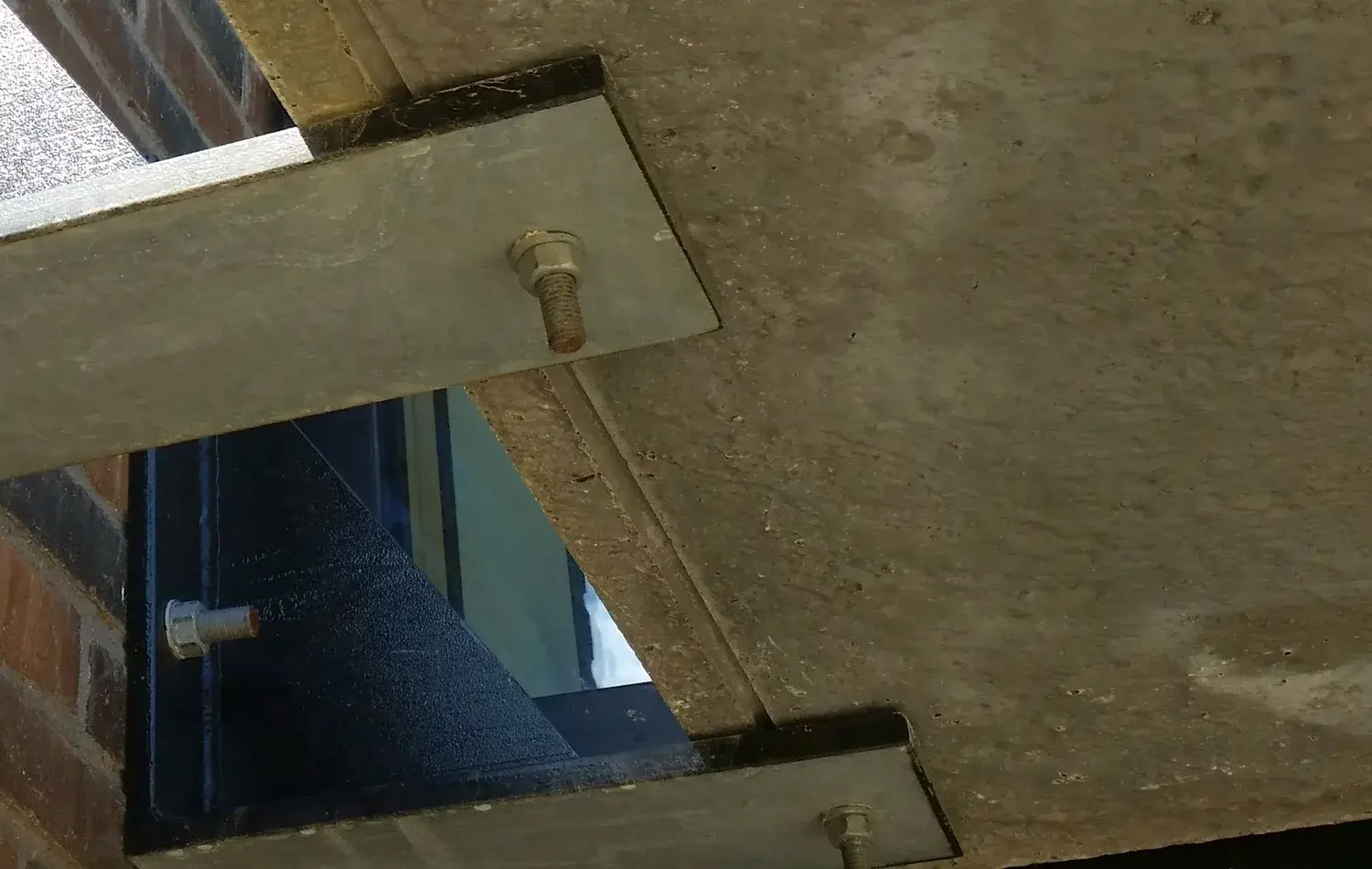

Montering er enkel med placering af altanen på fire eller fem støttebeslag, afhængigt af størrelse.

Væggene, der fungerer som udkragede bjælker, kan erstattes af stivere. Det tilføjer ikke den samme stivhed, men skaber stadig et effektivt bærende system.

For at give privatliv tilføjes lysskærme typisk på stivernes placering, som i eksemplet nedenfor.



Renoveringsprojekt i Aalborg med UHPC-altanplader og stålrammer understøttet af stivere, hvor der er tilføjet lette ikke-strukturelle privatlivsskærme mellem lejlighederne.

For at opsummere er integrerede vægge en god løsning, når der alligevel er brug for privatlivsskærme, fordi de også gør forbindelsen til bygningen effektiv, når den bruges strukturelt, og i dette tilfælde er UHPC's lave vægt og høje styrke en fordel, når man understøtter altanerne på bygning pr. etage.



Udfordringer…

Der er dog et problem ved brug af UHPC, og det er - igen - tolerancer og de små dimensioner generelt, der skaber dem:

Når meget tynde plader skal forbindes til beslag - bundplade eller væg - er der meget lidt plads til fejl - f.eks. boring for at placere ankre til en oprettelse af en trækforbindelse ved en konsol som vist ovenfor efterlader kun meget begrænset indstillingsdybde og kræver ofte faktisk test for at bestemme ankernes designkapacitet, fordi de falder uden for ankerbelastningstabelværdier designet til almindelig beton.

Afstand til kant: 30-40 mm og pladetykkelse på ned til 60 mm er ikke dækket af standardtabeller fra producenterne af mekaniske og kemiske ankre og kræver specifik test og dokumentation.

At sikre en stiv forbindelse mellem altanplade og væg eller fastgøre væggen for at sikre, at vandrette vindbelastninger kan modstå, er noget, der kræver grundig overvejelse med de meget snævre dimensioner af UHPC-elementer.



Tak for din interesse!

Dette afslutter miniserien om renovering med UHPC, der angiver nogle forskellige principper for at udnytte egenskaberne ved UHPC og de potentielle fordele og udfordringer, når man gør det.

Vi håber, det har været af interesse!

De præsenterede eksempler på løsninger er kun et lille udvalg af det vi kunne have valgt - Vi har mange andre eksempler, og andre løsninger vil også med tiden blive udviklet og brugt.
